| 象鼻式胀管机 |
| 象鼻式胀管机概况 |
象鼻胀管机是用来对热交换器、冷凝器等的散热管进行胀管及将其固定在管板上的装置。由控制仪对整机的工作全过程实现全自动控制，胀管精度高、胀接扭矩大、性能稳定、操作方便。另外，胀管机头的反力作用由于被特制力矩平衡台抵消，使操作者只需轻扶传动轴胀管手柄即可完成，大大降低劳动强度。
|
| 工作原理 |
|
| 胀管过程中随着胀管器的不断扩张，胀管机所提供的转距也随之增大，经比较器与预先设定的胀管值比较，到达设定值时控制仪控制电机自动停转经延时电路的延时间隔，控制仪又自动驱动胀管机逆时针反转，使胀管器开始松开直至停顿。然后根据设定的停顿时间。控制仪又驱动胀管机进行下一个胀管过程。全程只需要开启一次前进按钮。 |
|
 |
| 整机组件 |

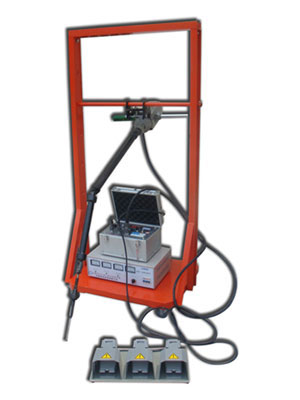

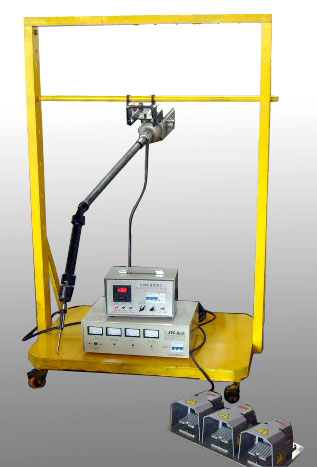

反力矩平衡架一台、特制胀管机头一台、控制仪一台、稳压器一台 可伸缩传动轴（胀管万向节）一付、脚踏开关三只。
| 规格型号 |
电机功率 |
额定电压 |
额定转矩 |
额定电流 |
转速 |
重量 |
胀管直径 |
| XPZ-1 |
1000W |
380V |
58Nm |
2.6A |
145Y/min |
15Kg |
13-28 |
| XPZ-2 |
1000W |
380V |
35Nm |
2.6A |
240Y/min |
15Kg |
13-28 |
| XPZ-3 |
600W |
380V |
36Nm |
1.9A |
145Y/min |
14Kg |
10-20 |
| XPZ-4 |
600W |
380V |
21Nm |
1.9A |
240Y/min |
14Kg |
10-20 |
|
|
|
| |
|
|
|
